UHB-ZK系列耐腐耐磨泵

  宙斯泵业UHB-ZK系列耐腐耐磨泵核心技术为在金属泵壳上焊有龟甲网,锚固了塑料层,使得衬层的抗开裂性能、抗热变性能、抗脱落性能大幅度提高,进而提升了衬里型耐腐泵的质量稳定性。该产品曾被评为“国家重点新产品”、“高新技术产品”。和同类衬塑泵相比:外形相同,质量不一样!该系列泵累计上市已超10万台,招来众多厂商仿制,但同形产品在耐磨性、抗变形脱落性方面,质量性能差距很大。

  敬告

  该系列泵所安装的K型动力密封和G3、G4型机械密封禁止在泵内无液的状态下运转,但接通冷却水后,则可以短时间空运行(3~5分钟)。
  出液阀门全关闭的情况下,开闷泵不得超过十分钟,不然泵内液体升温损坏泵机衬里层。
  吸程在2米以上的岗位,请选G3、G4型机械密封!

  UHB-ZK系列耐腐耐磨泵属单级单吸悬臂式离心泵,过流部件采用钢衬超高分子量聚乙烯(UHMWPE)。该材质是目前国际上新一代的泵用耐腐耐磨工程塑料,其突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性(尤其是耐低温冲击)。 抗蠕变性(耐环境应力开裂)和较好的耐腐蚀性。
  该泵显著特点是:多功能,即一种泵能适应各种不同的工况,如输送酸、碱性清液或料浆;冶炼行业各种腐蚀性矿浆;硫酸行业各类稀酸;环保行业各类污水等。该泵既耐腐蚀又耐磨损,使用范围十分广泛。
  该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用,其耐腐耐磨性、密封可靠性、使用寿命性,均得到了较高的评价。

  主要技术性能简述

  1)型号:UHB-ZK系列耐腐耐磨泵
  2)结构与特点:
  (1) 耐腐耐磨,一泵多用,酸碱类清液料浆均适用。
  (2) 泵体为钢衬超高分子量聚乙烯结构,衬层厚8~20mm,该泵应用了龟甲网衬里专利技术,和其它同类泵相比较,具有衬里层抗热变形性能好,耐开裂,防脱落,使用温度高等优势。
  (3) 叶轮分开式,闭式二种,可根据介质状况任选。
  (4) 密封:K型动力密封,G3、G4型机械密封。
  3)适用介质:浓度80%以下硫酸,50%以下硝酸,各种浓度的盐酸,液碱,既适用清液也适用料浆。
  4)主要技术参数:使用温度-20℃~90℃, 进口直径 32~350mm,流量5~2600m3/h,扬程80m以内。

  极广泛的使用范围

  1)硫酸磷肥业:稀酸、母液、污水、海水、含硅胶的氟硅酸,磷酸料浆等介质的输送。
  2)有色金属冶炼业:特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼的各种酸液,腐蚀性矿浆,料浆(压滤机配用)电解液,污水等介质输送。
  3)化工及其它企业:各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产,各种染料、颜料生产,非金属矿产加工等行业。
  4)氯 碱 业:盐酸、液碱、电解液等。
  5)水处理业:纯水、高纯水、污水(皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等)。
  6)钢铁企业:酸洗系统的硫酸、盐酸岗位、带杂质的污水。
  7)湿式脱硫循环泵:能同时适用碱性、酸性、腐蚀性岗位。
  8)煤碳工业、煤化工中的腐蚀性液体、煤浆的输送;洗选煤配用泵。

UHB-ZK系列耐腐耐磨泵型号标注说明

  1. 普通K型动力密封的标注示例:50UHB-ZK-20-30/5.5kW-2
  2. B型结构K型动力密封的标注示例:50UHB-ZK-B-20-30/5.5kW-2
  3. G3型机械密封的标注示例:50UHB-ZK-G3-20-30/5.5kW-2
  4. 订货时请用户提供以下工况:介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力(正压还是负压)以及使用岗位名称及使用特点,以便本公司为你选定合适的密封材料。
  5. UHB-ZK系列耐腐耐磨泵,可根据用户的要求安装不同的密封。若无特殊要求,一般均装配K型动力密封。

  型谱图

  不带副叶轮泵的结构简图

UHB-ZK系列耐腐耐磨泵不带副叶轮的结构简图

序号 零部件名称 材质 序号 零部件名称 材质 序号 零部件名称 材质
1 进口哈夫环 A3 11* 泵壳 UHMWPE+QT 21* 顶圈 PP
2 进口法兰 A3 12* 叶轮垫 F26B 22* 密封盒盖 玻璃钢
3* 泵盖 UHMWPE 13* 密封盒垫 F26B 23* 轴套垫 F26B
4 泵盖压紧圈 A3 14* 密封盒垫块 PP 24* 挡酸片 玻璃钢
5* 锁紧螺母 UHMWPE+A3 15* 密封盒 玻璃钢 25 轴承侧盖 HT-200
6* 泵盖垫 F26B 16* 轴套 氮化硅陶瓷 26 轴承油封 氯丁胶
7* 防转螺母 A3 17* K形密封圈 F4/F26B 27 轴承 轴承钢
8 华司 A3 18 冷却水嘴 PP 28 轴承座 HT-200
9* 锁紧螺母L垫 F26B 19 水封环 玻璃钢 29 油塞
10* 叶轮 UHMWPE+A3 20* O形密封圈 F26B 30 主轴 40Cr钢
注:序号后面带有"*"的为易损件,供用户采购备件参考。

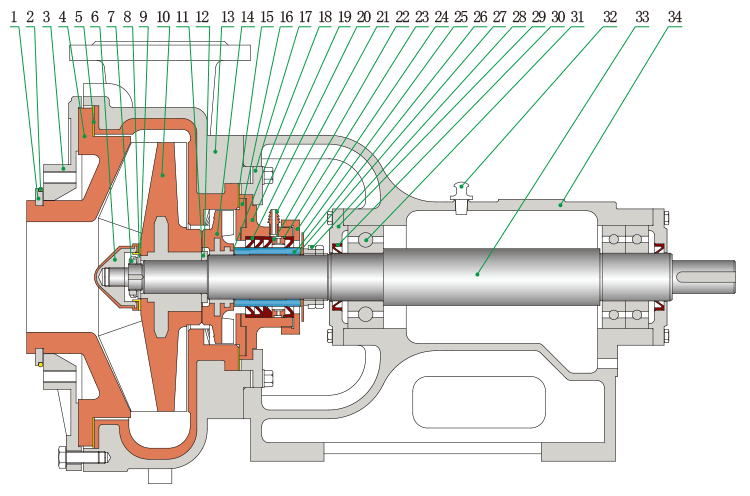

  带副叶轮泵的结构简图

UHB-ZK系列耐腐耐磨泵带副叶轮的结构简图

序号 零部件名称 材质 序号 零部件名称 材质 序号 零部件名称 材质
1 进口哈夫环 A3 13* 泵壳 UHMWPE+QT 25* 挡酸片 玻璃钢
2* 进口O形圈 F26B 14* 副叶轮 UHMWPE+A3 26* 轴套 氮化硅陶瓷
3 泵盖板 QT 15* 密封盒垫 F26B 27* 轴套垫 F26B
4* 泵盖 UHMWPE 16* 密封盒垫块 UHMWPE 28 主轴拼帽 A3
5* 泵盖垫 F26B 17 密封盒压盖 QT 29 轴承侧盖 HT-200
6* 锁紧螺母 UHMWPE+A3 18* 轴套垫 F26B 30 轴承油封 氯丁胶
7* 防转螺母 A3 19* 密封盒 玻璃钢 31 轴承 轴承钢
8* 华司 A3 20* K形密封圈 F4/F26B 32 油塞
9* 锁紧螺母L垫 F26B 21 冷却水嘴 PP 33 主轴 40Cr钢
10* 叶轮 UHMWPE+A3 22 水封环 玻璃钢 34 轴承座 HT-200
11* 副叶轮L垫 F26B 23* O形密封圈 F26B
12 叶轮调节圈 A3 24* 密封盒盖 玻璃钢
注:序号后面带有"*"的为易损件,供用户采购备件参考。

  K型动力密封结构简图及简介

UHB-ZK系列耐腐耐磨泵K型动力密封结构简图

  如上图,该密封主要由副叶轮(或副叶片1)与停车密封(橡胶密封圈2)组成。工作时由于副叶轮(或副叶片)旋转产生的离心力使密封腔处于负压状态,从而阻止液体向外泄漏,此时停车密封不起作用,橡胶密封圈的唇口因负压而松开,与轴套3产生一定间隙,减少其之间的磨损,延长了使用寿命;停机时,由于副叶轮(或副叶片)停止旋转,密封腔由负压转为正压,停车密封开始工作,橡胶密封圈的唇口在压力作用下紧紧包住轴套,从而达到密封目的。若允许冷却水渗入介质内,可选用带冷却水的K型动力密封(见泵的结构简图),即可添加外冷却水装置,延长密封圈的使用寿命。该密封的密封圈采用氟橡胶制成,主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质(带冷却水K型动力密封用的冷却水为洁净的自来水,压力适宜在0.05MPa以内)。

  G3、G4型机械密封结构简图及简介

UHB-ZK系列耐腐耐磨泵G3、G4型机械密封结构简图

  G3密封为本公司自行设计的一种改良型抗颗粒泵用机械密封;密封的动、静环均由碳化硅或硬质合金制成,可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比,静环与密封盒之间设置了挡砂圈,硬颗粒不能进入静环与密封盒之间的间隙中,使静环前后位移自如,克服了原有耐颗粒密封的"卡砂"失效的缺点。G4密封是对G3密封挡砂K型圈部位的进一步改进,性能更加稳定可靠。G3、G4密封均为本公司专利技术。

  B型改进型泵结构简介及适用岗位

UHB-ZK系列耐腐耐磨泵B型改进结构

  改进结构简介
  B型结构泵是对普通泵的改进,两者之间的区别在于普通泵是无台阶式背叶片,B型结构为台阶式背叶片。如右图,改进后叶轮的背叶分为一级背叶片1和二级背叶片2,一级与二级背叶片之间有凸起的台阶,与之相匹配的泵壳也有凹进的台阶3。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力,保证和延长轴密封的使用寿命。
  主要适用岗位
  UHB-ZK-B型耐腐耐磨泵主要适用于用户选性能曲线的高压力,小流量点时的选型。简言之,经常在逼压状态(压滤机配用泵等)或者高压力输送状态下的泵,选B型泵较为合适,密封寿命可提高一到三倍。

  改进泵盖——分体式泵盖结构简介及适用范围

UHB-ZK系列耐腐耐磨泵分体式泵盖结构

  改进结构简介
  泵盖部分由原来的一体式改进为分体式,即金属磨损较小的盖板与磨损较大的塑料内衬分离,解决了由于一体式泵盖内衬损坏而需整体更换的问题,从而降低了使用成本。同时,在容易磨损的关键部位,镶嵌适用的高耐磨材料(如陶瓷、不锈钢合金、碳化硅、高耐磨U00材料等),可用于各种复杂工况。
  主要适用岗位
  该泵适用于磨蚀性严重的岗位,如锌、铜、锰、镍等湿法冶炼的高温浸出工段的循环泵、压滤泵等,也适用其它工业部门的其它工况。

序号 规格 参考型号 流量
(m3/h)
扬程
(m)
轴功率
(kW)
配备电机 电机转速
(r/min)
进口×出口
直径(mm)
重量
(kg)
1 32UHB-ZK 32UHB-ZK-3-13 3 13 0.3 0.75kW-2 2900 32×25 80
2 32UHB-ZK-3-18 3 18 0.4 1.1kW-2 2900
3 32UHB-ZK-5-5 5 5 0.25 0.75kW-4 1450
4 32UHB-ZK-5-12 5 12 0.42 0.75kW-2 2900
5 32UHB-ZK-5-15 5 15 0.55 1.1kW-2 2900
6 32UHB-ZK-5-20 5 20 1.05 1.5kW-2 2900
7 32UHB-ZK-5-25 5 25 1.5 2.2kW-2 2900
8 32UHB-ZK-7-10 7 10 0.5 0.75kW-2 2900
9 32UHB-ZK-7.5-6 7.5 6 0.4 0.75kW-4 1450
10 32UHB-ZK-8-12 8 12 0.7 1.1kW-2 2900
11 32UHB-ZK-8-18 8 18 1.2 1.5kW-2 2900
12 32UHB-ZK-10-20 10 20 1.6 2.2kW-2 2900
13 32UHB-ZK-12-15 12 15 1.3 2.2kW-2 2900
14 32UHB-ZK-15-15 15 15 1.7 2.2kW-2 2900
15 40UHB-ZK 40UHB-ZK-10-18 10 18 1.6 2.2kW-2 2900 40×32 130
16 40UHB-ZK-10-30 10 30 2.2 3kW-2 2900
17 40UHB-ZK-15-15 15 15 1.7 2.2kW-2 2900
18 40UHB-ZK-15-25 15 25 2.7 3kW-2 2900
19 40UHB-ZK-18-20 18 20 2.6 3kW-2 2900
20 50UHB-ZK 50UHB-ZK-10-7.5 10 7.5 0.8 1.1kW-4 1450 50×40 170
21 50UHB-ZK-10-35 10 35 3.2 4kW-2 2900
22 50UHB-ZK-12-40 12 40 3.8 5.5kW-2 2900
23 50UHB-ZK-15-32 15 32 3.5 5.5kW-2 2900
24 50UHB-ZK-15-43 15 43 5.6 7.5kW-2 2900
25 50UHB-ZK-20-20 20 20 3 4kW-2 2900
26 50UHB-ZK-20-30 20 30 4.3 5.5kW-2 2900
27 50UHB-ZK-25-18 25 18 3.2 4kW-2 2900
28 50UHB-ZK-25-28 25 28 5 5.5kW-2 2900
29 50UHB-ZK-30-15 30 15 3.1 4kW-2 2900
30 65UHB-ZK 65UHB-ZK-15-8 15 8 0.9 1.1kW-4 1450 65×50 220
31 65UHB-ZK-30-25 30 25 5.3 5.5kW-2 2900
32 65UHB-ZK-30-32 30 32 6.5 7.5kW-2 2900
33 65UHB-ZK-35-20 35 20 5.1 5.5kW-2 2900
34 65UHB-ZK-35-25 35 25 6.2 7.5kW-2 2900
35 65UHB-ZK-40-15 40 15 4.5 5.5kW-2 2900
36 65UHB-ZK-40-20 40 20 5.9 7.5kW-2 2900
37 65UHB-ZK-H 65UHB-ZK-H-5-11 5 11 0.6 1.1kW-4 1450 65×50 270
38 65UHB-ZK-H-10-12.5 10 12.5 1.2 2.2kW-4 1450
39 65UHB-ZK-H-10-40 10 40 4.2 5.5kW-2 2900
40 65UHB-ZK-H-10-50 10 50 5.2 7.5kW-2 2900
41 65UHB-ZK-H-10-55 10 55 8.6 11kW-2 2900
42 65UHB-ZK-H-15-12.5 15 12.5 1.6 2.2kW-4 1450
43 65UHB-ZK-H-20-50 20 50 8.7 11kW-2 2900
44 65UHB-ZK-H-30-40 30 40 9.6 11kW-2 2900
45 65UHB-ZK-H-30-50 30 50 12 15kW-2 2900
46 65UHB-ZK-M2 65UHB-ZK-M2-10-30 10 30 1.92 3kW-4 1450 65×50 380
47 65UHB-ZK-M2-15-15 15 15 2.7 3kW-4 1450
48 65UHB-ZK-M2-20-20 20 20 3.2 4kW-4 1450
49 65UHB-ZK-M2-20-25 20 25 3.16 4kW-4 1450
50 65UHB-ZK-M2-20-30 20 30 3.98 5.5kW-4 1450
51 65UHB-ZK-M2-30-20 30 20 4.7 5.5kW-4 1450
52 65UHB-ZK-M2-30-25 30 25 5 5.5kW-4 1450
53 65UHB-ZK-M2-30-30 30 30 5.72 7.5kW-4 1450
54 65UHB-ZK-M2-35-15 35 15 5.1 5.5kW-4 1450
55 65UHB-ZK-M2-35-20 35 20 5.8 7.5kW-4 1450
56 65UHB-ZK-MH 65UHB-ZK-MH-10-40 10 40 3.8 5.5kW-4 1450 65×50 400
57 65UHB-ZK-MH-20-35 20 35 4.45 5.5kW-4 1450
58 65UHB-ZK-MH-20-40 20 40 5.66 7.5kW-4 1450
59 65UHB-ZK-MH-30-35 30 35 6.65 7.5kW-4 1450
60 65UHB-ZK-MH-30-40 30 40 7.89 11kW-4 1450
61 80UHB-ZK 80UHB-ZK-17.5-11 17.5 11 1.5 2.2kW-4 1450 80×65 270
62 80UHB-ZK-22.5-12.5 22.5 12.5 2.3 3kW-4 1450
63 80UHB-ZK-35-45 35 45 10.8 11kW-2 2900
64 80UHB-ZK-40-20 40 20 5.8 7.5kW-2 2900
65 80UHB-ZK-45-18 45 18 6.1 7.5kW-2 2900
66 80UHB-ZK-45-35 45 35 10.1 11kW-2 2900
67 80UHB-ZK-45-50 45 50 14.8 15kW-2 2900
68 80UHB-ZK-45-60 45 60 18.3 22kW-2 2900
69 80UHB-ZK-50-15 50 15 5.6 7.5kW-2 2900
70 80UHB-ZK-50-30 50 30 10.2 11kW-2 2900
71 80UHB-ZK-55-40 55 40 15.8 18.5kW-2 2900
72 80UHB-ZK-60-30 60 30 12.6 15kW-2 2900
73 80UHB-ZK-II 80UHB-ZK-II-30-25 30 25 4.5 7.5kW-4 1450 80×65 400
74 80UHB-ZK-II-30-36 30 36 6.5 11kW-4 1450
75 80UHB-ZK-II-40-25 40 25 6.5 11kW-4 1450
76 80UHB-ZK-II-45-32 45 32 8.7 11kW-4 1450
77 80UHB-ZK-II-50-30 50 30 9.1 11kW-4 1450
78 80UHB-ZK-II-60-30 60 30 10.8 15kW-4 1450
79 80UHB-ZK-M 80UHB-ZK-M-20-50 20 50 11.4 15kW-4 1450 80×65 750
80 80UHB-ZK-M-30-50 30 50 15.3 18.5kW-4 1450
81 80UHB-ZK-M-30-60 30 60 17.6 22kW-4 1450
82 80UHB-ZK-M-40-40 40 40 14.8 18.5kW-4 1450
83 80UHB-ZK-M-40-50 40 50 17.9 22kW-4 1450
84 80UHB-ZK-M-40-60 40 60 24.3 30kW-4 1450
85 80UHB-ZK-M-50-56 50 56 23.2 30kW-4 1450
86 80UHB-ZK-M-60-55 60 55 25.2 30kW-4 1450
87 100UHB-ZK 100UHB-ZK-50-11 50 11 4.2 5.5kW-4 1450 100×80 370
88 100UHB-ZK-50-50 50 50 17.5 18.5kW-2 2900
89 100UHB-ZK-50-58 50 58 21 22kW-2 2900
90 100UHB-ZK-60-30 60 30 13.8 15kW-2 2900
91 100UHB-ZK-60-40 60 40 16.8 18.5kW-2 2900
92 100UHB-ZK-60-50 60 50 21.5 30kW-2 2900
93 100UHB-ZK-70-45 70 45 23.5 30kW-2 2900
94 100UHB-ZK-80-15 80 15 10.2 11kW-2 2900
95 100UHB-ZK-80-30 80 30 16.5 18.5kW-2 2900
96 100UHB-ZK-80-35 80 35 17.8 22kW-2 2900
97 100UHB-ZK-80-50 80 50 27 30kW-2 2900
98 100UHB-ZK-100-20 100 20 11 15kW-2 2900
99 100UHB-ZK-100-25 100 25 16.9 18.5kW-2 2900
100 100UHB-ZK-100-27 100 27 18.4 22kW-2 2900
101 100UHB-ZK-100-30 100 30 17.2 22kW-2 2900
102 100UHB-ZK-100-40 100 40 21.8 30kW-2 2900
103 100UHB-ZK-100-50 100 50 30.5 37kW-2 2900
104 100UHB-ZK-120-15 120 15 17.1 18.5kW-2 2900
105 100UHB-ZK-120-40 120 40 29.5 37kW-2 2900
106 100UHB-ZK-140-10 140 10 16.4 18.5kW-2 2900
107 100UHB-ZK-140-15 140 15 16.8 22kW-2 2900
108 100UHB-ZK-145-28 145 28 29.5 37kW-2 2900
109 100UHB-ZK-AH 100UHB-ZK-AH-40-70 40 70 19.5 22kW-2 2900 100×80 480
110 100UHB-ZK-AH-40-75 40 75 28 30kW-2 2900
111 100UHB-ZK-AH-50-70 50 70 30 37kW-2 2900
112 100UHB-ZK-AH-50-80 50 80 32.5 37kW-2 2900
113 100UHB-ZK-AH-60-70 60 70 28.6 37kW-2 2900
114 100UHB-ZK-AH-60-80 60 80 33.6 37kW-2 2900
115 100UHB-ZK-AH-80-60 80 60 35.4 37kW-2 2900
116 100UHB-ZK-II 100UHB-ZK-II-40-36 40 36 9.8 11KW-4 1450 100×80 480
117 100UHB-ZK-II-50-35 50 35 10.5 15KW-4 1450
118 100UHB-ZK-II-60-35 60 35 12.3 15kW-4 1450
119 100UHB-ZK-II-70-30 70 30 12.1 15kW-4 1450
120 100UHB-ZK-II-80-30 80 30 18.7 22kW-4 1450
121 100UHB-ZK-M 100UHB-ZK-M-50-70 50 70 31.4 37kW-4 1450 100×80 950
122 100UHB-ZK-M-60-65 60 65 33.6 37kW-4 1450
123 100UHB-ZK-M-60-70 60 70 35.9 37kW-4 1450
124 100UHB-ZK-M-80-35 80 35 19.3 22kW-4 1450
125 100UHB-ZK-M-80-40 80 40 22.3 30kW-4 1450
126 100UHB-ZK-M-80-50 80 50 29.3 37kW-4 1450
127 100UHB-ZK-M-80-60 80 60 35.9 37kW-4 1450
128 100UHB-ZK-M-80-65 80 65 40.3 45kW-4 1450
129 100UHB-ZK-M-100-57 100 57 37.9 45kW-4 1450
130 100UHB-ZK-M-100-65 100 65 48.9 55kW-4 1450
131 100UHB-ZK-M-120-50 120 50 39.9 45kW-4 1450
132 100UHB-ZK-M-120-60 120 60 51.5 55kW-4 1450
133 125UHB-ZK 125UHB-ZK-80-15 80 15 10.2 11kW-4 1450 125×100 480
134 125UHB-ZK-100-40 100 40 28.8 30kW-2 2900
135 125UHB-ZK-120-20 120 20 17.2 18.5kW-2 2900
136 125UHB-ZK-120-32 120 32 26.8 30kW-2 2900
137 125UHB-ZK-120-35 120 35 29.4 30kW-2 2900
138 125UHB-ZK-140-18 140 18 21 22kW-2 2900
139 125UHB-ZK-140-25 140 25 25 30kW-2 2900
140 125UHB-ZK-140-28 140 28 27.6 30kW-2 2900
141 125UHB-ZK-150-15 150 15 21.5 22kW-2 2900
142 125UHB-ZK-160-24 160 24 28.1 30kW-2 2900
143 125UHB-ZK-II 125UHB-ZK-II-80-32 80 32 16.1 18.5kW-4 1450 125×100 560
144 125UHB-ZK-II-90-30 90 30 17.1 18.5kW-4 1450
145 100UHB-ZK-II-100-25 100 25 18.9 22kW-4 1450
146 100UHB-ZK-II-100-30 100 30 18.9 22kW-4 1450
147 125UHB-ZK-II-100-35 100 35 18.3 22kW-4 1450
148 125UHB-ZK-II-110-33 110 33 19 22kW-4 1450
149 100UHB-ZK-II-120-25 120 25 18.9 22kW-4 1450
150 125UHB-ZK-II-120-30 120 30 19.1 22kW-4 1450
151 125UHB-ZK-II-140-26 140 26 19.5 22kW-4 1450
152 125UHB-ZK-M 125UHB-ZK-M-80-15 80 15 10.2 11kW-6 980 125×100 950
153 125UHB-ZK-M-100-40 100 40 28.8 30kW-4 1450
154 125UHB-ZK-M-100-50 100 50 33.2 37kW-4 1450
155 125UHB-ZK-M-100-60 100 60 40.5 45kW-4 1450
156 125UHB-ZK-M-100-65 100 65 47.6 55kW-4 1450
157 125UHB-ZK-M-120-32 120 32 26.8 30kW-4 1450
158 125UHB-ZK-M-120-35 120 35 29.4 30kW-4 1450
159 125UHB-ZK-M-120-40 120 40 32.1 37kW-4 1450
160 125UHB-ZK-M-120-50 120 50 38.5 45kW-4 1450
161 125UHB-ZK-M-120-60 120 60 49.2 55kW-4 1450
162 125UHB-ZK-M-140-25 140 25 25 30kW-4 1450
163 125UHB-ZK-M-140-28 140 28 27.6 30kW-4 1450
164 125UHB-ZK-M-140-56 140 56 46.9 55kW-4 1450
165 125UHB-ZK-M-150-56 150 56 50.3 55kW-4 1450
166 125UHB-ZK-M-180-40 180 40 48.5 55kW-4 1450
167 150UHB-ZK 150UHB-ZK-80-11 80 11 8.9 11kW-6 980 150×125 1000
168 150UHB-ZK-101-18 101 18 12.8 15kW-6 980
169 150UHB-ZK-120-25 120 25 24.5 30kW-4 1450
170 150UHB-ZK-120-40 120 40 33.6 37kW-4 1450
171 150UHB-ZK-138-8 138 8 10.5 11kW-6 980
172 150UHB-ZK-148-11 148 11 13.6 15kW-6 980
173 150UHB-ZK-150-20 150 20 24.5 30kW-4 1450
174 150UHB-ZK-150-40 150 40 42 45kW-4 1450
175 150UHB-ZK-200-20 200 20 19.8 37kW-4 1450
176 150UHB-ZK-200-32 200 32 43.4 45kW-4 1450
177 150UHB-ZK-210-26 210 26 36.4 37kW-4 1450
178 150UHB-ZK-240-24 240 24 35.2 37kW-4 1450
179 150UHB-ZK-250-30 250 30 41.5 45kW-4 1450
180 150UHB-ZK-270-20 270 20 36 37kW-4 1450
181 150UHB-ZK-300-25 300 25 42.3 45kW-4 1450
182 150UHB-ZK-AH 150UHB-ZK-AH-120-70 120 70 45.8 55kW-4 1450 150×125 1200
183 150UHB-ZK-AH-150-70 150 70 58.9 75kW-4 1450
184 150UHB-ZK-AH-180-70 180 70 68.6 75kW-4 1450
185 200UHB-ZK 200UHB-ZK-168-20 168 20 27 30kW-6 980 200×150 1200
186 200UHB-ZK-210-14 210 14 18.4 18.5kW-6 980
187 200UHB-ZK-215-10 215 10 15.6 18.5kW-6 980
188 200UHB-ZK-250-45 250 45 74 75kW-4 1450
189 200UHB-ZK-300-38 300 38 69.5 75kW-4 1450
190 200UHB-ZK-320-24 320 24 37.3 45kW-4 1450
191 200UHB-ZK-320-32 320 32 51.8 55kW-4 1450
192 200UHB-ZK-350-20 350 20 37.1 45kW-4 1450
193 200UHB-ZK-350-28 350 28 45.2 55kW-4 1450
194 200UHB-ZK-350-34 350 34 67.3 75kW-4 1450
195 200UHB-ZK-400-18 400 18 38.3 45kW-4 1450
196 200UHB-ZK-400-25 400 25 70 75kW-4 1450
197 200UHB-ZK-500-12 500 12 38.6 45kW-4 1450
198 200UHB-ZK-AH 200UHB-ZK-AH-200-70 200 70 76.3 90kW-4 1450 200×150 2200
199 200UHB-ZK-AH-280-70 280 70 106.7 110kW-4 1450
200 200UHB-ZK-AH-300-70 300 70 114.3 132kW-4 1450
201 200UHB-ZK-AH-350-70 350 70 133.4 160kW-4 1450
202 250UHB-ZK-L 250UHB-ZK-L-400-30 400 30 70.8 75kW-4 1450 250×200 1300
203 250UHB-ZK-L-500-22 500 22 68.4 75kW-4 1450
204 250UHB-ZK 250UHB-ZK-270-14 270 14 21.5 30kW-6 980 250×200 2200
205 250UHB-ZK-270-20 270 20 31.8 37kW-6 980
206 250UHB-ZK-400-32 400 32 76.8 90kW-4 1450
207 250UHB-ZK-400-45 400 45 108.9 110kW-4 1450
208 250UHB-ZK-500-26 500 26 78.3 90kW-4 1450
209 250UHB-ZK-500-37 500 37 100.7 110kW-4 1450
210 250UHB-ZK-500-45 500 45 123.8 132kW-4 1450
211 250UHB-ZK-600-20 600 20 68.4 75kW-4 1450
212 250UHB-ZK-600-30 600 30 98 110kW-4 1450
213 250UHB-ZK-650-45 650 45 137.8 160kW-4 1450
214 300UHB-ZK-L 300UHB-ZK-L-700-40 700 40 139.2 160kW-4 1450 300×250 2300
215 300UHB-ZK-L-850-35 850 35 133.8 160kW-4 1450
216 300UHB-ZK-L-950-30 950 30 140.3 160kW-4 1450
217 300UHB-ZK-L-1000-28 1000 28 148.7 160kW-4 1450
218 300UHB-ZK
(300UHB-ZK-S)
300UHB-ZK-675-15 675 15 47.23 55kW-6 980 300×250 3400
219 300UHB-ZK-675-22.8 675 22.8 72.3 75kW-6 980
220 300UHB-ZK-800-32 800 32 118.5 132kW-6 980
221 300UHB-ZK-850-40 850 40 157.3 160kW-4 1450
222 300UHB-ZK-850-51 850 51 190.3 200kW-4 1450
223 300UHB-ZK-850-55 850 55 218.2 250kW-4 1450
224 300UHB-ZK-860-33 860 33 127.3 132kW-4 1450
225 300UHB-ZK-900-21 900 21 98.2 110kW-6 980
226 300UHB-ZK-960-27.4 960 27.4 122.7 132kW-6 980
227 300UHB-ZK-1000-30 1000 30 137.3 160kW-6 980
228 300UHB-ZK-1000-32 1000 32 149.3 160kW-4 1450
229 300UHB-ZK-1000-50 1000 50 233.4 250kW-4 1450
230 300UHB-ZK-1050-22 1050 22 107.8 110kW-6 980
231 300UHB-ZK-1050-28 1050 28 139.6 160kW-6 980
232 300UHB-ZK-1100-28 1100 28 139.5 160kW-6 980
233 300UHB-ZK-1100-48.8 1100 48.8 242.3 250kW-4 1450
234 300UHB-ZK-1200-30 1200 30 168.9 180kW-4 1450
235 350UHB-ZK
(350UHB-ZK-S)
350UHB-ZK-1000-26.5 1000 26.5 100.6 110kW-8 735 350×300 3850
236 350UHB-ZK-1300-24 1300 24 120 132kW-8 735
237 350UHB-ZK-1470-11 1470 11 76.8 90kW-8 735
238 350UHB-ZK-1500-23 1500 23 124 132kW-8 735
239 350UHB-ZK-1600-25 1600 25 186 200kW-6 980
240 350UHB-ZK-1800-20 1800 20 168 180kW-6 980
241 350UHB-ZK-2000-20 2000 20 186 200kW-6 980
242 350UHB-ZK-2000-25 2000 25 223 250kW-6 980
243 400UHB-ZK
(400UHB-ZK-S)
400UHB-ZK-1300-40 1300 40 225 250kW-6 980 400×350 4000
244 400UHB-ZK-1400-32 1400 32 220 250kW-6 980
245 400UHB-ZK-1500-38 1500 38 223 250kW-6 980
246 400UHB-ZK-1600-28 1600 28 203 250kW-6 980
247 400UHB-ZK-1800-24 1800 24 196 250kW-6 980
248 400UHB-ZK-1800-34 1800 34 265 280kW-6 980
249 400UHB-ZK-2000-21 2000 21 190 250kW-6 980
250 400UHB-ZK-2000-31 2000 31 268 280kW-6 980
251 400UHB-ZK-2200-27 2200 29 269 315kW-6 980
252 400UHB-ZK-2300-18 2300 18 187 250kW-6 980
253 400UHB-ZK-2500-23 2500 23 270 315kW-6 980
254 500UHB-ZK
(500UHB-ZK-S)
500UHB-ZK-1465-28 1465 28 195 220kW-8 735 500×450 5000
255 500UHB-ZK-1800-26 1800 26 220 250kW-8 735
256 500UHB-ZK-2000-25 2000 25 235 280kW-8 735
257 500UHB-ZK-2000-55 2000 55 443 450kW-6 980
258 500UHB-ZK-2300-24 2300 24 240 280kW-8 735
259 500UHB-ZK-2300-53 2300 53 482 500kW-6 980
260 500UHB-ZK-2500-22 2500 22 252 280kW-8 735
261 500UHB-ZK-2500-32 2500 32 306 350kW-8 735
262 500UHB-ZK-2500-50 2500 50 486 500kW-6 980
263 500UHB-ZK-2600-44 2600 44 488 500kW-6 980
264 500UHB-ZK-2800-20 2800 20 280 315kW-8 735
265 500UHB-ZK-2800-30 2800 30 300 350kW-8 735
266 500UHB-ZK-3000-25 3000 25 329 350kW-8 735
267 500UHB-ZK-3300-22 3300 22 320 350kW-8 735
268 500UHB-ZK-3500-21 3500 21 323 350kW-8 735
269 500UHB-ZK-3600-20 3600 20 316 350kW-8 735
270 500UHB-ZK-3700-18.5 3700 18.5 307 350kW-8 735
271 500UHB-ZK-3800-18 3800 18 301 350kW-8 735
272 500UHB-ZK-3900-17.5 3900 17.5 300 350kW-8 735
273 600UHB-ZK 600UHB-ZK-2400-17 2400 17 190 200kW-10 585 600×500 6500
274 600UHB-ZK-2500-27 2500 27 303 315kW-10 585
275 600UHB-ZK-2500-55 2500 55 671 710kW-8 735
276 600UHB-ZK-2600-32 2600 32 418 450kW-8 735
277 600UHB-ZK-3000-28 3000 28 422 450kW-8 735
278 600UHB-ZK-3100-45 3100 45 681 710kW-8 735
279 600UHB-ZK-3600-20 3600 20 336 400kW-10 585
280 600UHB-ZK-3700-40 3700 40 699 710kW-8 735
281 600UHB-ZK-3800-23 3800 23 439 450kW-8 735
282 600UHB-ZK-4000-33 4000 33 653 710kW-8 735
283 600UHB-ZK-4500-30 4500 30 668 710kW-8 735
284 600UHB-ZK-5000-26 5000 26 643 710kW-8 735

注:1. 表中轴功率为密度ρ=1时的轴功率,配备电机功率的选用应大于轴功率×ρ(介质密度);
  2. 参考型号只是例举了一些常用的流量、扬程参数,实际型号根据客户需求的参数而定;
  3. 本公司保留修正性能参数的权利,恕不另行通知。

  泵的出口在左侧(从进口方向看)

UHB-ZK系列耐腐耐磨泵安装尺寸图

型号 配套电机 A B C E H1 H2 L1 L2 L3 L4 L5 L6 h s×n 图纸
32UHB-ZK 0.75~1.1kW-2
0.75kW-4
260 260 315 78 160 150 100 335 100 210 115 780 25 16×4
1.5~2.2kW-2 260 260 315 78 165 150 100 335 100 210 115 825 25 16×4
40UHB-ZK 2.2kW-2 260 260 315 86 165 165 100 335 100 230 120 845 25 18×4
3kW-2 260 260 315 86 170 165 120 335 120 245 120 900 25 18×4
50UHB-ZK 1.1kW-4 320 320 380 95 210 180 160 400 160 270 125 960 25 18×4
4kW-2 320 320 380 95 210 180 160 400 160 270 125 1020 25 18×4
5.5~7.5kW-2 320 320 380 95 210 180 160 400 160 270 125 1060 25 18×4
65UHB-ZK 1.1kW-4 320 320 380 105 210 190 160 400 160 270 125 1000 25 18×4
5.5~7.5kW-2 320 320 380 105 210 190 160 400 160 270 125 1060 25 18×4
11kW-2 320 370 435 105 225 190 165 525 165 280 125 1220 35 25×4
65UHB-ZK-H 2.2kW-4 320 320 380 123 210 205 160 400 160 280 135 1025 25 18×4
5.5~7.5kW-2 320 320 380 123 210 205 160 400 160 280 135 1070 25 18×4
11~15kW-2 320 370 435 123 225 205 165 525 165 280 135 1215 35 25×4
65UHB-ZK-M2 3kW-4 320 320 380 166 208 228 160 400 160 278 134 1010 25 20×4
4kW-4 320 320 380 166 208 228 160 400 160 278 134 1030 25 20×4
5.5~7.5kW-4 320 320 380 166 208 228 160 400 160 278 134 1120 25 20×4
65UHB-ZK-MH 4kW-4 410 460 530 205 280 400 190 705 190 310 135 1300 35 20×4
5.5kW-4 410 460 530 205 280 400 190 705 190 310 135 1300 35 20×4
7.5kW-4 410 460 530 205 280 400 190 705 190 310 135 1300 35 20×4
11kW-4 410 460 530 205 280 400 190 705 190 310 135 1375 35 20×4
80UHB-ZK 2.2~3kW-4 320 320 380 125 210 220 160 400 160 260 135 1010 25 20×4
7.5kW-2 320 320 380 125 210 220 160 400 160 260 135 1110 25 20×4
11~15kW-2 320 370 435 125 225 220 165 525 165 270 135 1200 25 25×4
18.5kW-2 320 370 435 125 225 220 165 570 165 270 135 1280 25 25×4
22kW-2 395 485 555 125 285 220 210 670 210 235 140 1320 40 25×4
100UHB-ZK 5.5kW-4 410 460 530 130 280 230 190 705 190 305 135 1300 35 25×4
11~15kW-2 410 460 530 130 280 230 190 705 190 305 135 1400 35 25×4
18.5kW-2 410 460 530 130 280 230 190 705 190 305 135 1420 35 25×4
22kW-2 410 460 530 130 280 230 190 705 190 305 135 1440 35 25×4
30~37kW-2 395 485 555 130 305 230 210 670 210 335 135 1520 40 25×4
100UHB-ZK-AH 22kW-2 410 460 530 127 280 210 190 705 190 315 150 1465 35 25×4
30~37kW-2 395 485 555 127 305 210 210 670 210 340 150 1540 40 25×4
125UHB-ZK 11kW-4 410 460 530 131 280 210 190 705 190 315 155 1445 40 30×4
18.5kW-2 410 460 530 131 280 210 190 705 190 315 155 1485 35 30×4
22kW-2 410 460 530 131 280 210 190 705 190 315 155 1500 35 30×4
30kW-2 395 485 555 131 305 210 210 670 210 345 155 1560 40 30×4

  泵的出口在右侧(从进口方向看)

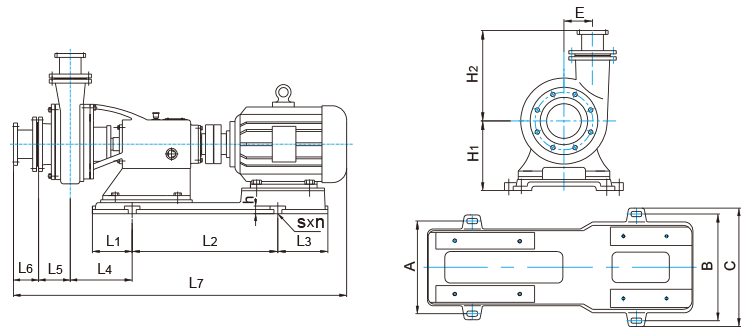

UHB-ZK系列耐腐耐磨泵安装尺寸图

型号 配套电机 A B C E H1 H2 L1 L2 L3 L4 L5 L6 L7 h s×n 图纸
80UHB-ZK-II 7.5kW-4 425 365 495 187 300 365 200 600 200 355 135 0 1420 25 30×4
11kW-4 460 460 530 187 300 365 210 800 210 315 135 0 1470 25 30×4
15kW-4 460 460 530 187 300 365 210 800 210 315 135 0 1525 25 30×4
80UHB-ZK-M 18.5~22kW-4 510 510 580 240 370 450 250 850 190 350 155 150 1840 20 30×4
30kW-4 510 510 580 240 370 450 250 850 190 350 155 150 1890 20 30×4
100UHB-ZK-II 11kW-4 460 460 530 200 300 390 210 800 210 320 150 0 1465 25 30×4
15kW-4 460 460 530 200 300 390 210 800 210 320 150 0 1520 25 30×4
22kW-4 460 460 530 200 300 390 210 800 210 320 150 0 1570 25 30×4
100UHB-ZK-M 22kW-4 510 510 580 250 370 460 250 850 190 350 155 150 1810 20 30×4
30kW-4 510 510 580 250 370 460 250 850 190 350 155 150 1865 20 30×4
37~45kW-4 510 610 700 250 370 460 250 935 250 390 155 150 1950 45 30×4
55kW-4 510 630 745 250 390 460 245 1000 245 390 155 150 2035 55 30×4
125UHB-ZK-II 5.5~7.5kW-4 425 365 495 200 310 390 200 600 200 355 135 0 1275 25 30×4
18.5kW-4 460 460 530 200 300 390 210 800 210 325 150 0 1530 25 30×4
22kW-4 460 460 530 200 300 390 210 800 210 325 150 0 1570 25 30×4
125UHB-ZK-M 11kW-6 510 510 580 240 370 460 250 850 190 390 170 150 1840 20 30×4
30kW-4 510 510 580 240 370 460 250 850 190 390 170 150 1890 20 30×4
37~45kW-4 510 610 700 240 370 460 250 935 250 375 170 150 1980 45 25×4
55kW-4 510 630 745 240 390 460 245 1000 245 405 170 150 2070 55 30×4
150UHB-ZK 11kW-6 510 510 580 223 370 470 250 850 190 350 180 150 1800 20 30x4
15kW-6,22kW-4 510 510 580 223 370 470 250 850 190 350 180 150 1860 20 30x4
30kW-4 510 510 580 223 370 470 250 850 190 350 180 150 1900 20 30x4
37kW-4 510 610 700 223 370 470 250 935 250 350 180 150 1950 45 30×4
45kW-4 510 610 700 223 370 470 250 935 250 350 180 150 2000 45 30×4
150UHB-ZK-AH 55kW-4 510 630 745 272 390 500 245 1000 245 360 210 150 2100 45 30×4
75kW-4 510 660 745 272 390 500 245 1000 345 360 210 150 2185 55 30×4
200UHB-ZK 18.5kW-6 510 510 580 235 370 480 250 850 190 380 190 150 1915 20 30×4
30kW-6,45kW-4 510 610 700 235 370 480 250 935 250 360 190 150 2000 45 30×4
55kW-4 510 630 745 235 390 480 245 1000 245 360 190 150 2075 55 30×4
75kW-4 510 660 745 235 390 480 245 1000 345 360 190 150 2140 55 30×4
200UHB-ZK-AH 90kW-4 770 770 850 310 655 540 570 1200 390 430 245 150 2590 25 30×4
110kW-4 770 770 850 310 655 540 570 1200 530 430 245 150 2730 25 30×4
132~160kW-4 770 770 840 310 655 540 570 1200 530 430 190 150 2860 25 30×4
250UHB-ZK-L 75kW-4 510 660 750 235 390 470 245 1000 345 360 245 150 2170 20 30×4
250UHB-ZK 30kW-6 770 770 850 310 655 510 570 1200 390 450 220 150 2450 25 30×4
37kW-6 770 770 850 310 655 510 570 1200 390 450 220 150 2480 25 30×4
75kW-4 770 770 850 310 655 510 570 1200 390 450 220 150 2550 25 30×4
90kW- 4 770 770 850 310 655 510 570 1200 390 450 220 150 2580 25 30×4
110kW-4 770 770 850 310 655 510 570 1200 530 450 220 150 2715 25 30×4
132~160kW-4 770 770 850 310 655 510 570 1200 530 450 220 150 2850 25 30×4
300UHB-ZK-L 160kW-4 770 770 850 310 655 510 570 1200 530 450 220 150 2940 25 30×4
300UHB-ZK 55kW-6 880 880 960 390 755 570 295 850×2 410 170 235 150 2710 25 35×6
75kW-6 880 880 960 390 755 570 295 850×2 410 170 235 150 2730 25 35×6
132kW-4 880 880 960 390 755 570 295 850×2 410 170 235 150 2775 25 35×6
110~132kW-6
160~200kW-4
880 880 960 390 755 570 295 850×2 410 170 235 150 2825 25 35×6
160kW-6,250kW-4 880 880 960 390 755 570 295 850×2 465 170 235 150 3015 25 35×6
350UHB-ZK-L 200kW-4 880 880 960 390 755 570 295 850×2 465 170 235 150 2870 25 35×6
250kW-4 880 880 960 390 755 570 295 850×2 465 170 235 150 3060 25 35×6
350UHB-ZK 90~110kW-8 930 930 1080 425 815 740 440 1000×2 510 305 275 250 3390 25 35x6
132kW-8
180~220kW-6
930 930 1080 425 815 740 440 1000×2 620 305 275 250 3620 25 35x6
250kW-6 930 930 1080 425 815 740 440 1000×2 620 305 275 250 3690 25 35x6
500UHB-ZK 220~400kW-8 1240 1240 1380 475 935 810 675 1000×3 1100 495 330 250 5655 30 35x8
500kW-6 1240 1240 1380 475 935 810 675 1000×3 1100 495 330 250 5655 30 35x8
600UHB-ZK 200~315kW-10 1340 1340 1480 660 1110 900 675 1000×3 1110 475 395 250 5700 30 35x8
400kW-10
710kW-8
1340 1340 1480 660 1110 900 675 1000×3 1500 475 395 250 6000 30 35x8
450kW-8 1340 1340 1480 660 1110 900 675 1000×3 1110 475 395 250 5700 30 35x8

  泵的出口在中心位置

UHB-ZK系列耐腐耐磨泵安装尺寸图

型号 功率 A B C H1 H2 L1 L2 L3 L4 L5 L6 L7 h sxn 图纸
300UHB-ZK-S 55kW-6 820 820 940 800 815 530 1000×2 300 336 272 150 3105 30 35×6
75~132kW-6
160~200kW-4
820 820 940 800 815 530 1000×2 500 336 272 150 3340 30 35×6
250kW-4,160kW-6 820 820 940 800 815 530 1000×2 500 336 272 150 3570 30 35×6
350UHB-ZK-S 90~110kW-8 950 950 1070 950 910 500 1150×2 500 290 303 200 3690 30 35×6
180kW-8
180~250kW-6
950 950 1070 950 910 500 1150×2 550 290 303 200 3920 30 35×6
400UHB-ZK-S 250kW-6 950 950 1070 950 935 500 1150×2 550 300 293 200 3920 30 35×6
280~315kW-6 950 950 1070 950 935 400 1000×3 400 200 293 200 4380 30 35×8
500UHB-ZK-S 220kW-8 1090 1090 1210 1120 1155 500 1100×4 500 261 336 250 4875 30 35×8
250~350kW-8
500kW-6
1090 1090 1210 1120 1155 750 1100×4 750 511 336 250 5225 30 35×8

  进出口法兰尺寸 引用标准:GB/T 9116-2010 PN 1.0MPa

进出口法兰尺寸图

d 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
D 115 140 150 165 185 200 220 250 285 340 395 445 505 565 670 780
K 85 100 110 125 145 160 180 210 240 295 350 400 460 515 620 725
n-s 4-Φ14 4-Φ18 8-Φ18 8-Φ22 12-Φ22 16-Φ22 16-Φ26 20-Φ26 20-Φ30

  启动、运行及维护

  1. 运行前的检查
  试运行前应先用手盘动联轴器或轴,检查转向是否正确,运转是否灵活,如盘不动或有异常声音,应及时检查,检查时先从外部用手检查联轴器是否水平,从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些,太少应加上一些),边检查边盘动,如果问题依然存在,就要拆泵检查,(拆泵时请参照本说明书上的结构简图和拆装程序)清理异物,并和本公司联系协商解决方法。

  2. 开车步骤
  a.将泵内灌满液体
  b.及时打开进口阀门(如进口阀门为单向止回阀,就不需要人工操作)
  c.接通电源
  d.再打开出口阀门

  3. 运行
  运行中如有异常声音,或有电机发热等不正常情况出现时,也应停机检查,检查方法和步骤同1。

  4. 停机
  a.先关闭出口处阀门
  b.切断电源,并及时关闭进口处阀门;(如进口阀门为单向止回阀,就不需要人工操作)。

轴承座润滑油油位示意图

  5. 维护
  a.轴承座内的润滑油(40#柴机油)应定期更换,正常情况六个月更换一次。(见上图)
  b.寒冷季节,停泵后若有结冰现象,应先接通密封处冷却水,必要时可加热水进去解冻,之后用手盘动联轴器,直到运转灵活,再按照启动步骤开车。
  c.有冷却水装置的泵,开车前应先接通冷却水,泵正常运行时,可继续接通,若条件不允许也可停掉,冷却水的流量和压力都没有要求,自来水即可;
  d.泵在关闭出口阀门时的运行称为闭压运行状态,全塑泵或衬塑泵的闭压运行时间应尽可能减短,常温介质以不超过5分种为限,高温介质不要超过2分种;
  e.泵不能承受进出口管道的重量,进口管路越短越好,泵出口到阀门处的垂直高度应尽可能短;
  f.保持电机上没有水迹,防止电机受潮。

  拆装程序

  1. 不带副叶轮的泵

  拆卸顺序:(参照泵的结构简图)
  a.松开泵壳8与泵盖1连接螺栓,拆下泵盖。
  b.松开锁紧螺母2(左旋螺纹)和防转螺母4(左旋螺纹),拆下叶轮7。
  c.松开泵壳8与轴承座25的连接螺栓,拆下泵壳。
  d.松开密封盒12与泵壳8的连接螺栓,拆下密封盒。
  e.旋开密封盒上的密封盒盖19,取出K形密封圈14。

  安装顺序与拆卸顺序相反,需要注意的是:
  a.将叶轮锁紧螺母拧紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2mm左右;间隙达不到要求的,可通过增减叶轮垫来进行调整。
  b.安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2mm左右,高温介质用泵,此间隙要求在2.5mm左右;间隙达不到要求的,可通过增减泵盖垫来进行调整。

  2. 带副叶轮的泵

  拆卸顺序:(参照泵的结构简图)
  a.松开泵壳11与泵盖1连接螺栓,拆下泵盖。
  b.松开锁紧螺母2(左旋螺纹)和防转螺母3(左旋螺纹),拆下主叶轮8。
  c.松开泵壳11与轴承座32的连接螺栓,密封盒14与泵壳9之间的连接螺栓,拆下泵壳9。
  d.依次拆下副叶轮12、密封盒17、K形密封圈18、轴套23。

  安装顺序与拆卸顺序相反,需要注意的是:
  a.将叶轮锁紧螺母拧紧后,检查一下叶轮与泵体之间的间隙,此间隙要求在2.5mm左右;间隙不符合要求的,可通过改变叶轮调节圈的厚度来进行调整。
  b.安装好泵盖后,检查一下泵盖与叶轮之间的间隙(从出口处往里看),此间隙应保证在2.5mm左右,高温介质用泵,此间隙要求在3mm;间隙不符合要求的,可通过增减泵盖垫来进行调整。

  注:G3、G4型机械密封的拆装、维修,请参照随机使用手册。

  常见槽位的安装示意与说明

高位槽正压状态  高位槽正压状态
  特点说明:泵安装在储槽的底部,储槽内介质处于正压状态,泵进口处阀门打开时,储槽的液体能自流到泵腔中,这是UHB-ZK系列耐腐耐磨泵理想的安装方式。

高位槽负压状态  高位槽负压状态
  特点说明:泵安装在储槽的底部,密闭的储槽处于负压状态.这种状态选泵,必须弄清储槽中负压的确切数据,再和本公司联系,方可定型。

低位槽不装底阀装虹吸桶状态  低位槽不装底阀装虹吸桶状态
  特点说明:泵安装在储槽的上部,在进口管道靠近泵进口处安装一帮助启动的虹吸桶,第一次启动泵之前需将虹吸桶中灌满液体,以后就不需要再灌。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺,虹吸桶的制作要求就是密封性好,不能漏水漏气,虹吸桶大小的计算方法如下:V=(3~5)×πd2×L/4, d:进口管直径,L:进口管总长,V:虹吸桶容积,根据计算出的容积和现有材料的尺寸,再确定虹吸桶的直径和高度。

低位槽装底阀状态  低位槽装底阀状态
  特点说明:泵安装在储槽的上部,进口管道底部需要安装底阀,每次启动泵之前,都须将泵腔内灌满液体,切不可开空车。在一般情况下,UHB-ZK系列耐腐耐磨泵不提倡在这种岗位上使用。

更多宙斯泵业产品

耐腐耐磨泵系列
[热销] UHB-ZK系列耐腐耐磨泵
[在售] UHB-UF系列全塑型耐腐耐磨泵
[新品] UHB-FX全塑型防腐耐磨泵
[在售] UHB-Z系列脱硫循环泵
[新品] UHB-P(U)系列耐腐蚀离心泵
[热销] HFM系列后吸式耐腐耐磨压滤泵
[新品] HFM-U系列全塑型耐腐耐磨后吸泵
[在售] RGB系列蠕动软管泵
耐腐蚀泵系列
[在售] IHF系列氟塑料化工泵
[在售] FSB系列氟塑料耐腐蚀泵
[在售] FP系列聚丙烯全塑防腐泵
[在售] FS系列耐强腐蚀泵
耐腐耐磨液下泵系列
[热销] YU-1A系列耐腐耐磨液下泵
[在售] YU-2系列耐腐耐磨液下泵
[在售] YUF系列耐腐耐磨浮动式液下泵
耐腐蚀自吸泵系列
[在售] FSZ系列耐腐蚀自吸泵
[在售] FZB系列小型氟塑料自吸泵
配套产品
[热销] 钢衬塑虹吸桶
[在售] 工业喷嘴
[在售] DTX系列脱硝专用喷枪
